Torno para soldadura de precisión HGT-3C

Torno para soldadura de precisión HGT-3C

Descripción
La máquina para soldadura de precisión HGT-3C es un tipo de máquina de soldadura de escritorio que puede llevar efectivamente el proceso automático de soldadura por costura longitudinal. Esta máquina está compuesta principalmente de máquina de soldadura principal y un controlador KZ3-CII. Además, la precision la máquina de soldadura adopta una sección de construcción y una estructura horizontal de escritorio. La máquina se usa principalmente para la soldadura de precision de instrumentos, tuberías corrugadas, componentes médicos y electrónicos.

Características de rendimiento del torno para soldadura de precisión HGT-3C
1. Se puede ajustar la distancia del raíl de guía de la columna, el cabezal móvil y el cabezal de la máquina.
2. El cabezal rotatorio se maneja con un motor DC. Además la precision de la máquina de soldadura está equipada con un interruptor detector de corriente de soldadura.
3. El movimiento del pistón del cabezal móvil tiene un método de alimentación manual. Además de ello, el pasador del pistón tiene un seguimiento superior.
4. El torno para soldadura de precisión está equipado con un mecanismo de regulación tridimensional del soplete para el ajuste manual de las posiciones iniciales. Para finalizar, el mecanismo elevador neumático está montado para que el soplete suba y baje automáticamente.
5. El mecanismo de transporte del soplete está montado en la parte trasera de mesa del torno, aplicable a la antorcha de soldadura y a la máquina de soldadura automática.

Proceso de soldadura y modo
Método de localización de las piezas de trabajo:
El soplete es fijado. Las piezas de trabajo se mueven.
Proceso de soldadura:
El torno para soldadura de precisión puede ser equipado con soldadura con arco de argón (con varilla de aporte o no), máquina para soldadura metálica con arco de gas (co2/mag/soldador mig), torno de soldadura de plasma y otras fuentes de soldadura. Juntas forman un set de sistema de soldadura automática longitudinal y circunferencial.

Parámetros principales

Torno de soldadura de precisión HGT-3C
Control de la fuente de alimentación Monofásico 50 Hz AC 220V
Fuente de potencia de la soldadura Trifásico 50 Hz AC 380V
Grosor de la soldadura De acuerdo con las grietas de la soldadura
Diámetro de las juntas de la soldadura 120 mm ≥ φ ≥ 10 mm
Longitud de la soldadura efectiva ≤ 500 mm
Velocidad del cabezal rotatorio 1 a 10 rev./min
Diámetro de rotación de la pieza de trabajo Φ ≤ 350 mm
Diámetro del eje principal Φ ≤ 30 mm
Peso de carga de la pieza de trabajo ≤ 30 kg
Carrera de elevación del soplete neumático 100 mm
Velocidad de la antorcha de soldadura 180 a 1800 rev./min
Ángulo de deflección del cabezal rotatorio 0º, 30º, 45º, 60º, 90 º
Distancia de calibración de soldadura de la antorcha manual Dirección X: ± 30 mm Dirección Y: ± 50 mm Dirección Z: ± 30mm
Corriente de soldadura Máx. permitida 500 A

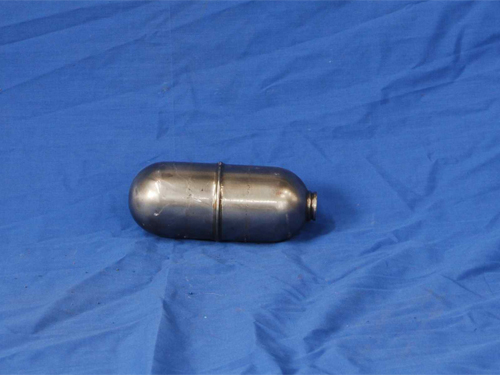

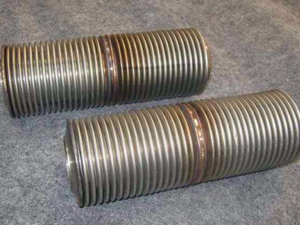

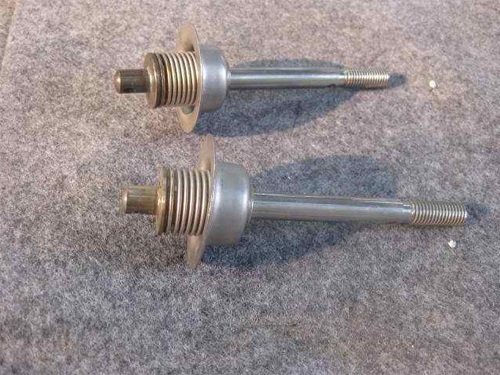

Piezas de trabajo

TallKee Technology es una marca especializada en torno de soldadura de precisión en China. Proveemos de máquina de soldadura de costura circular automática, posicionador de soldadura, manipulador de soldadura y varias máquinas de soldadura especiales. Para información más detallada de nuestra máquina para soldadura de precisión, por favor, visite nuestra página o póngase en contacto con nosotros.
