Máquina de soldadura de costura circular horizontal

Descripción

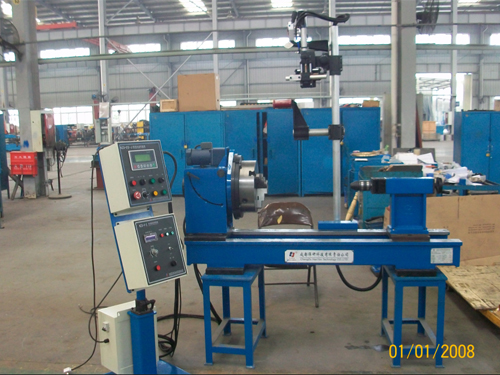

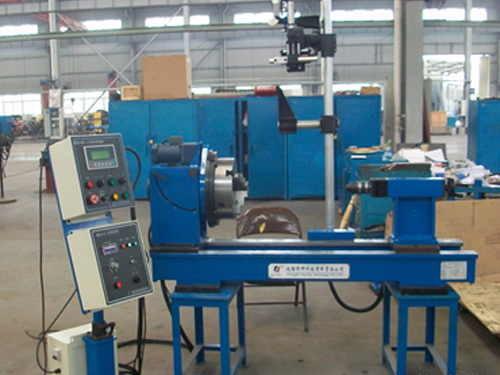

Este torno de soldadura horizontal está compuesto por una mesa rotatoria, un mecanismo de transporte, contrapunto neumático, mecanismo elevador de la antorcha de soldadura, mecanismo regulador tridimensional y controlador automático de soldadura KZ3-CII. Además, esta máquina tiene un completo set de sistema de soldadura, incluyendo soldadura con arco de argón, soldadura de metal con arco por gas, soldadura de plasma y otras formas de soldadura.

La máquina de soldadura de costura circular horizontal tiene una estructura combinada. Sus características principales son una cómoda colocación e instalación y una buena movilidad. Si se empareja con la fuente de alimentación para la soldadura, esta máquina puede llevar a cabo diferentes procesos de soldadura circunferencial. Este torno de soldadura horizontal es adecuado cuando se trabaja con piezas de trabajo de soldadura circunferencial de alta calidad con diferentes texturas, tamaños y formas. Las articulaciones soldadas tienen diferentes tipos, como soldadura de tope, junturas, soldaduras de cierre, etc. Las piezas de trabajo similares incluyen tanque de reserva de aire, sistema anti-incendio, eje de dirección, amortiguador, silenciador, bridas para tuberías,etc.

Clasificación

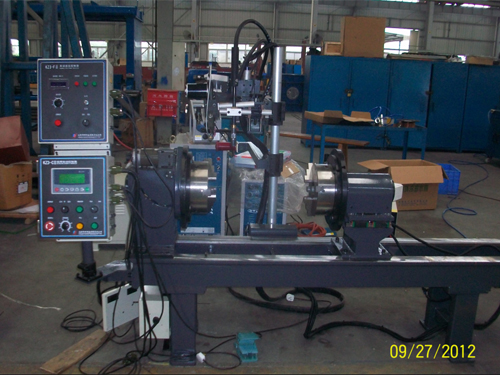

Las máquinas de soldadura de costura circular horizontal pueden ser divididas en los modelos HF-300W, HF-300W-Ⅱy el modelo dual HF-300WS.

Parámetros principales

Máquina de soldadura de costura circular horizontal	HF-300W	HF-300W-Ⅱ	HF-300WS
Control de la fuente de alimentación	Monofásico 50 Hz AC 220V
Fuente de soldadura	Trifásico 50 Hz AC 380V
Grosor de la soldadura de la pieza de trabajo	De acuerdo con las grietas de la soldadura
Diámetro de la soldadura de la pieza de trabajo	200 mm ≥ φ ≥ 10 mm	250 mm ≥ φ ≥ 10 mm	200 mm ≥ φ ≥ 10 mm
Longitud de la soldadura efectiva	≤ 1200 mm
Velocidad rotacional	1 a 10 rev/min	0.6 a 6 rev/min	1 a 10 rev/min
Diámetro de rotación de la pieza de trabajo	Φ ≤ 550 mm
Diámetro del eje principal	Φ ≤ 50 mm	Φ ≤ 100 mm	Φ ≤ 50 mm
Peso de carga de la pieza de trabajo	≤ 50 kg	≤ 100 kg	≤ 50 kg
Itinerario de movimientos de la antorcha de soldadura neumática	100 mm
Recorrido del contrapunto neumático	150 mm
Ángulo de deflección de la mesa rotatoria	0º, 30 º, 45 º, 60 º, 90 º
Distancia de calibración de soldadura de la antorcha manual	Dirección X: ± 30 mm Dirección Y: ± 30 mm Dirección Z: ± 30 mm		Dirección X: ± 30 mm Dirección Y: ± 30 mm Dirección Z: ± 50 mm
Corriente de soldadura Máx.	500A		800A

Proceso y modo de soldado
Método para posicionar las piezas de trabajo: la antorcha soldadora es fijada mientras que las piezas de trabajo rotan.
Proceso de soldado: el torno de soldadura horizontal puede ser emparejado con la máquina de soldadura con arco de argón, soldadura de metal con arco por gas (tipo CO2/MAG/MIG) y equipamiento de soldadura de plasma, etc. Es adecuada sobre todo para acero de carbono y acero inoxidable.

Características de rendimiento
1. El cabezal de la máquina rotatoria está asignada con un mandril manual de tres mandíbulas. Además, tiene como características un gran rango de diámetro de la pieza de trabajo y es universal.
2. El cabezal de la máquina rotatoria puede cambiar los ángulos de rotación a 0º, 30 º, 45 º, 60 º y 90 º, cumpliendo los requisitos de la soldadura en posición de barco (estos ángulos de deflección no pueden ser alcanzados por el cabezal móvil, salvo 0º)
3. La máquina de soldadura de costura circular horizontal se distribuye con un cabezal móvil en la parte superior y puede ser instalado rápidamente, desmantelado y posicionado de los productos. El tiempo de preparación y el de soldadura pueden ser disminuidos enormemente y esta máquina tiene una gran eficiencia de soldado.
4. El cabezal de la máquina rotatoria es manejado por un motor DC y emplea un ajuste de velocidad progresivo. Está equipado con un interruptor detector de corriente de soldadura.
5. El torno de soldadura horizontal se distribuye con una antorcha de soldadura con mecanismo de ajuste tridimensional, para poder regular manualmente la posición inicial de soldadura. La máquina está así mismamente provista de un mecanismo neumático para subir y bajar la antorcha de soldadura.
6. Opciones.

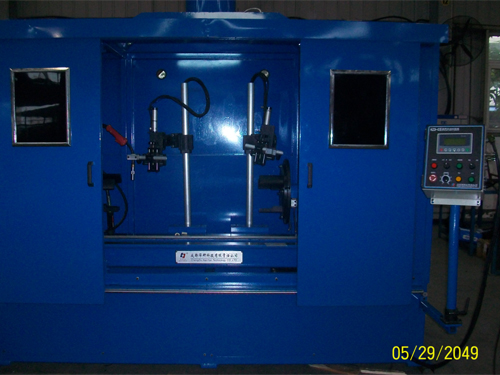

La máquina de soldadura de costura circular horizontal puede ser equipada con más de dos antorchas de soldadura y puede llevar a cabo soldaduras con ambas antorchas a la vez.

Imágen 1: Varilla de relleno con TIG

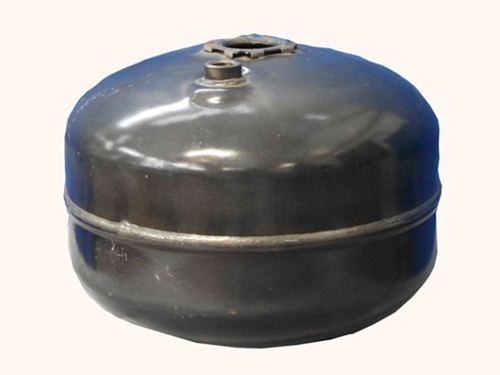

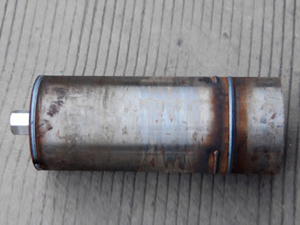

Piezas de trabajo
